Projecteur de profils
Que ce soit en production, au service qualité ou au contrôle, le projecteur de profils est l’outil parfait pour contrôler des pièces en 2 dimensions. Sur notre site, nous vous proposons une gamme complète de projecteurs de profils au rapport qualité/prix/performance inégalé. Vertical ou horizontal, pour s’adapter à tous types de pièces!
Projecteur de profil horizontal (10)
Calculateurs géométriques et logiciel (3)
Accessoires pour projecteurs (6)
Alors à quoi sert un projecteur de profils ?
C’est un instrument de mesure en 2 dimensions pour effectuer des contrôles avec une incertitude de mesure de l’ordre du 1/100 ème de millimètre, soit 0,01 mm. Son principe de base est simple, éclairer la pièce à contrôler par le dessous et à l’aide d’un miroir, projeter une ombre, qu’on appellera profil. Ce profil est grossi grâce à un objectif afin de pouvoir mesurer des angles, des diamètres, des points et des distances. Les projecteurs de profils modernes sont équipés de 2 éclairages, un éclairage de surface appelé épiscopique et un éclairage de profil appelé Diascopique. Equipé d’un calculateur géométrique 2D, ou d’un logiciel de mesure, le projecteur de profil est un moyen de contrôle simple et efficace qui est précis et répétable.
SOMECO a développé un projecteur de profils performant et fiable, au rapport qualité prix qui en fait la meilleure solution du marché.
Sur une structure robuste, nous avons installé une table à mouvements croisés avec guidage par galets croisés, des objectifs de grande qualité, un afficheur ou un calculateur ELECTRONICA spécialement développé pour SOMECO et en partenariat avec notre équipe technique, ou enfin du software M2 Metlogix.
Nos principaux arguments techniques :
- Double éclairage halogène à intensité réglable de 0 à 100% offrant un rendu optique exceptionnel,
- Tourelle indexée pouvant recevoir de 3 à 4 objectifs suivant la taille d’écran du projecteur,
- Grandes tables ofrrant une très grande surface de posage avec courses X, Y exceptionnelles.
Comment choisir le projecteur de profils qui vous convient ?
Si vous souhaitez faire des mesures avec une incertitude de l’ordre du 1/100 ème de millimètre (0.01 mm), le projecteur de profil, qu’il soit vertical ou horizontal vous apportera entière satisfaction.. Ce type d’instrument permettant de contrôler des pièces de fraisage, tournage, injection plastique ou toutes autres éléments qui devrait-être vérifié sans contact.
Les différents types d’éclairage d’un projecteur de profil.
Il existe 3 types d’éclairage pour les projecteurs de profils :
- Un éclairage diascopique, éclairage par le dessous de la pièce pour obtenir son profil, comme une ombre chinoise
- Un éclairage épiscopique oblique, éclairage par le dessus de la pièce, permettant par exemple de mesurer un trou borgne ou la largeur d’un chanfrein.
- Un éclairage épiscopique coaxial, c’est-à-dire une méthode d’éclairage où la pièce est éclairée par une lumière réfléchie dans le même axe que l’objectif.
SOMECO est le partenaire de DYNASCAN depuis plus de 2 décennies. Plus de 450 projecteurs de profils vendus dans tous types d’industries, industrie aéronautique, industrie automobile, industrie médicale, industrie de l’outil coupant
Notre sélection de projecteurs de profils
Notre savoir-faire en projecteurs de profils

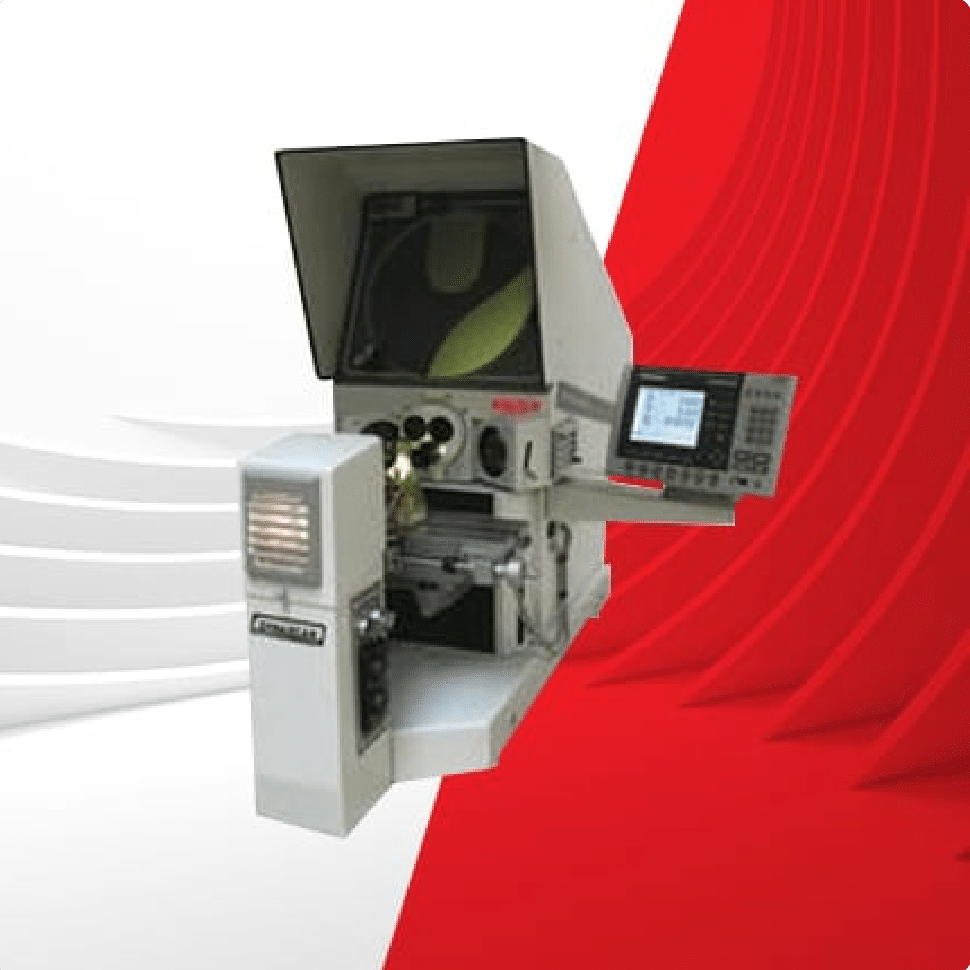

Projecteur de profils
La structure est fabriquée par DYNASCAN suivant notre cahier des charges. Nos projecteurs ont d’excellents arguments techniques face aux autres acteurs du marché.
- Tourelle indexée montée en standard pouvant recevoir jusqu’à 3 objectifs (écran Ø300) et jusqu’à 4 objectifs (écran Ø400 et Ø600)
- Grande surface de posage et grandes courses de mesure avec débrayage rapide
- Double éclairage halogène à intensité variable offrant un excellent rendu optique (exclusivité SOMECO)
- Construction robuste, table montée sur glissières à galets croisés.
Notre service technique peut réaliser l’étalonnage de votre projecteur de profils, quelques soit sa marque et son modèle.
