Cale étalon ! Qu’est-ce que c’est ?
Une cale étalon est un moyen de contrôle de forme parallépipédique dont les caractéristiques dimensionnelles et géométriques notamment la planéïté, sont très précises.
Elle permet de faire de la mesure « fixe », c’est à dire qu’aucune pièce n’est en mouvement, ce qui leur assure une excellente tenue dans le temps et une ususre limitée.
Généralement, la longueur d’une cale est exprimée en mm et sa précision sur la longeur est exprimée en µm (microns). La précision varie en fonction de la classe de fabrication.
La classe K, qui était aussi appelée 00 est la plus précise, puis la classe 0, classe 1 et enfin la classe 2 qui sera la moins précise.
La dureté de la cale a aussi une grande influence, que ce soit sur sa précision ou sur sa durée de vie. Les cales carbure auront une durée de vie plus importante de l’ordre de 50x plus qu’une cale acier.
Quelle application pour chaque classe de cale étalon.
Cale étalon classe K
Pour la vérification des moyens d’un laboratoire certifié.
Cale étalon classe 0
Pour le service qualité d’une industrie de production et/ou pour le contrôle des moyens de mesure à côté variable de l’emtreprise. Par exemple, vérification des pieds à coulisse, des micromètres extérieurs.
Cale étalon classe 1
Pour une utilisation en production. pour contrôler une côte usinée avec précision.
Cale étalon classe 2
Pour des usinage moins précis, tel que la chaudronnerie.
Tolérances générales des cales étalons exprimées en micron
|
Longueur des cales en mm |
Tolérances générales exprimées en microns à 20° C |
|||||
|
Classe 0 |
Classe 1 |
Classe 2 |
||||
|
Cote nominale |
Ecart deplaneité |
Cote nominale |
Ecart de planeité |
Cote nominale |
Ecart de planeité |
|
|
05-10 |
± 0,12 |
0,10 |
± 0,20 |
0,15 |
± 0,45 |
0,25 |
|
10-25 |
± 0,14 |
0,10 |
± 0,30 |
0,15 |
± 0,60 |
0,25 |
|
25-50 |
± 0,20 |
0,10 |
± 0,40 |
0,15 |
± 0,80 |
0,25 |
|
50-75 |
± 0,25 |
0,10 |
± 0,50 |
0,15 |
± 1,00 |
0,25 |
|
75-100 |
± 0,30 |
0,10 |
± 0,60 |
0,15 |
± 1,20 |
0,25 |
|
200 |
± 0,50 |
0,15 |
± 1,00 |
0,18 |
± 2,00 |
0,25 |
|
300 |
± 0,70 |
0,15 |
± 1,40 |
0,18 |
± 2,80 |
0,25 |
|
400 |
± 0,90 |
0,15 |
± 1,80 |
0,18 |
± 3,60 |
0,25 |
|
500 |
± 1,10 |
0,15 |
± 2,20 |
0,18 |
± 4,40 |
0,25 |
3 résultats affichés

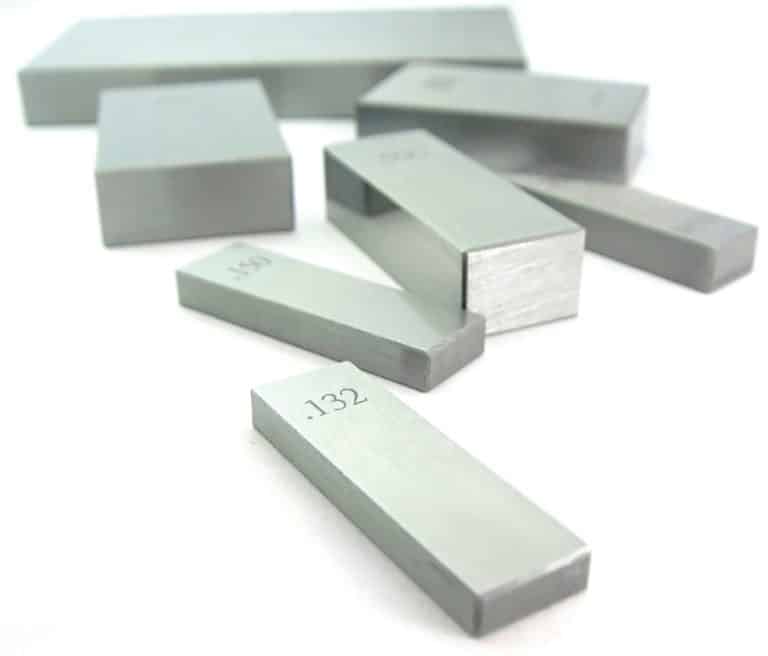

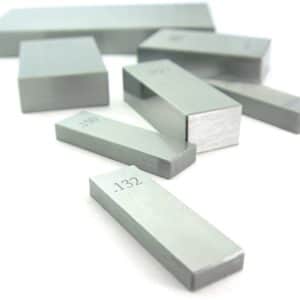

Cale étalon acier à l’unité
53 Modèles
Cale étalon acier à l’unité
